TCP三次握手四次挥手
1. 一张图表示

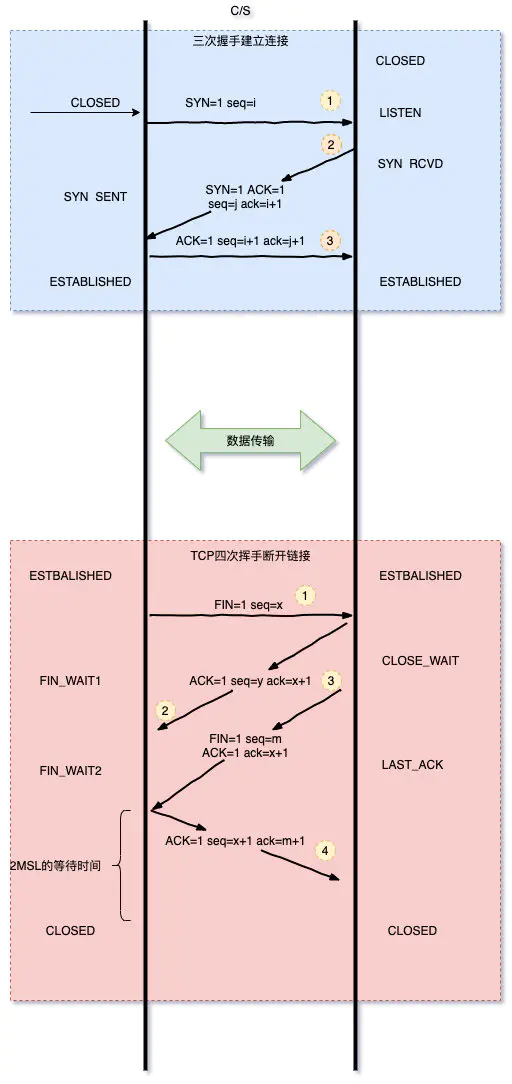

下面的图片很清晰的表现出TCP
从握手到挥手整个过程:
2. 场景模拟
其实用一个场景就很容易模拟出TCP的握手挥手过程,就在两座山上,中间隔了一个悬崖,两座山上的人想要通话,那么会产生什么样的事情。
小明:喂!对面有人嘛?(第一次握手)
小红:有人!(第二次握手)
小明:那我要开始说话了!(第三次握手)
…(中间的对话)
小明:我说完了,你可以走了!(第一次挥手)
小红:好的。(第二次挥手)
小红:那我要走了哦!(第三次挥手)
小明:收到!(第四次挥手)
小明说完收到后,等待一会,转身离开。
(因为小明最后一句“收到”可能小红没有听到,所以需要等待小红是否会再次询问“是否能走了”,如果没有这个等待时间小明就走了,那小红那边永远都收不到最后一句“收到”,小红就永远也走不了了。)
小红听到收到后,转身离开。
3. 解释
3.1 三次握手
- 第一次握手:起初两端都处于
CLOSED
关闭状态,Client
将标志位SYN
置为1,随机产生一个值seq=x
,并将该数据包发送给Server
,Client
进入SYN-SENT
状态,等待Server
确认; - 第二次握手:
Server
收到数据包后由标志位SYN=1
得知Client
请求建立连接,Server
将标志位SYN
和ACK
都置为1,ack=x+1
,随机产生一个值seq=y
,并将该数据包发送给Client
以确认连接请求,Server
进入SYN-RCVD
状态,此时操作系统为该TCP
连接分配TCP
缓存和变量; - 第三次握手:
Client
收到确认后,检查ack
是否为x+1
,ACK
是否为1,如果正确则将标志位ACK
置为1,ack=y+1
,并且此时操作系统为该TCP
连接分配TCP
缓存和变量,并将该数据包发送给Server
,Server
检查ack
是否为y+1
,ACK
是否为1,如果正确则连接建立成功,Client
和Server
进入ESTABLISHED
状态,完成三次握手,随后Client
和Server
就可以开始传输数据。
3.2 四次挥手
- 双方彼此都建立了连接,因此双方都要释放自己的连接,A向B发出一个释放连接请求,他要释放链接表明不再向B发送数据了,此时B收到了A发送的释放链接请求之后,给A发送一个确认,A不能再向B发送数据了,它处于
FIN-WAIT-2
的状态,但是此时B还可以向A进行数据的传送。此时B向A 发送一个断开连接的请求,A收到之后给B发送一个确认。此时B关闭连接。A也关闭连接。 - 为什么要有
TIME-WAIT
这个状态呢,这是因为有可能最后一次确认丢失,如果B此时继续向A发送一个我要断开连接的请求等待A发送确认,但此时A已经关闭连接了,那么B永远也关不掉了,所以我们要有TIME-WAIT
这个状态。 - 当然TCP也并不是100%可靠的。
3.3 为什么要三次握手四次挥手
当然不能是三次挥手和两次握手,五次挥手和四次握手也是可以的,也就是挥手握手只能多不能少,但是多了的话就会产生一些无意义的挥手握手,增大响应延迟。
4. TCP状态转移
状态 | 描述 |
---|---|
CLOSED | 阻塞或关闭状态,表示主机当前没有正在传输或者建立的链接 |
LISTEN | 监听状态,表示服务器做好准备,等待建立传输链接 |
SYN RECV | 收到第一次的传输请求,还未进行确认 |
SYN SENT | 发送完第一个SYN报文,等待收到确认 |
ESTABLISHED | 链接正常建立之后进入数据传输阶段 |
FIN WAIT1 | 主动发送第一个FIN报文之后进入该状态 |
FIN WAIT2 | 已经收到第一个FIN的确认信号,等待对方发送关闭请求 |
TIMED WAIT | 完成双向链接关闭,等待分组消失 |
CLOSING | 双方同时关闭请求,等待对方确认时 |
CLOSE WAIT | 收到对方的关闭请求并进行确认进入该状态 |
LAST ACK | 等待最后一次确认关闭的报文 |
